一、標準演進背景與框架差異

GB/T 10433-2024《緊固件 電弧螺柱焊用螺柱和瓷環》是對GB/T 10433-2002《電弧螺柱焊用圓柱頭焊釘》的全面修訂，這一修訂反映了我國緊固件行業技術進步和國際標準接軌的需求。新標準于2024年9月29日發布，將于2025年4月1日正式實施，替代了包括GB/T 10433-2002、GB/T 902.2-2010和GB/T 10432.1-2010等多項舊標準，形成了統一的技術規范體系。

從標準性質來看，2024版標準在保持推薦性國家標準(GB/T)屬性的同時，通過技術內容的整合與提升，增強了標準的權威性和實用性。本次修訂主要基于ISO 13918:2017國際標準，并結合我國實際工程需求進行了適應性調整，體現了"采標為主、國情為輔"的標準化原則。

新舊標準在框架結構上存在顯著差異，2024版標準將內容擴展為11個章節和1個附錄，而2002版僅有7個章節。具體框架對比如下表所示：

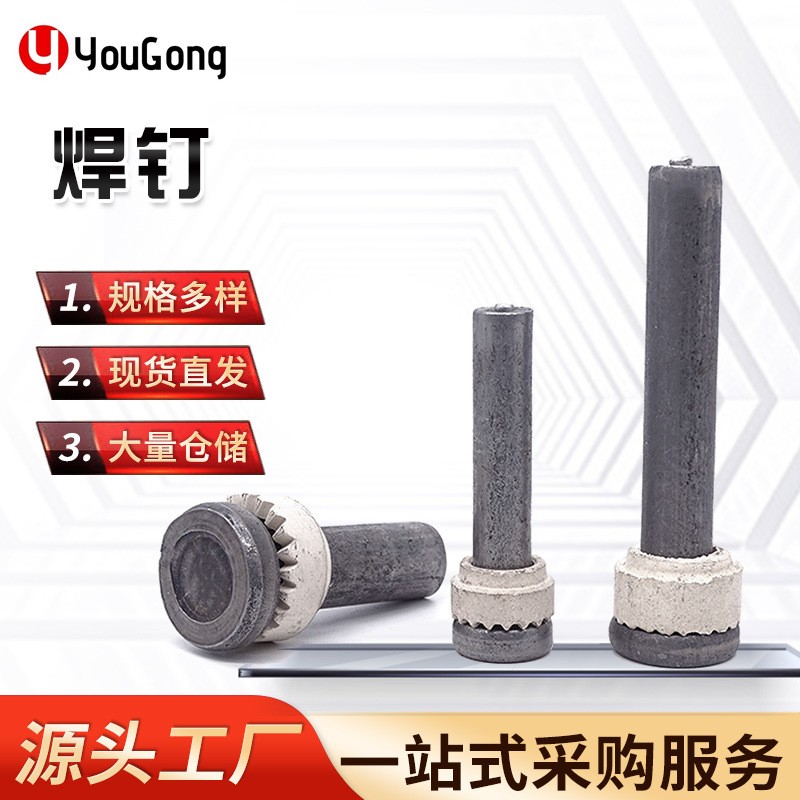

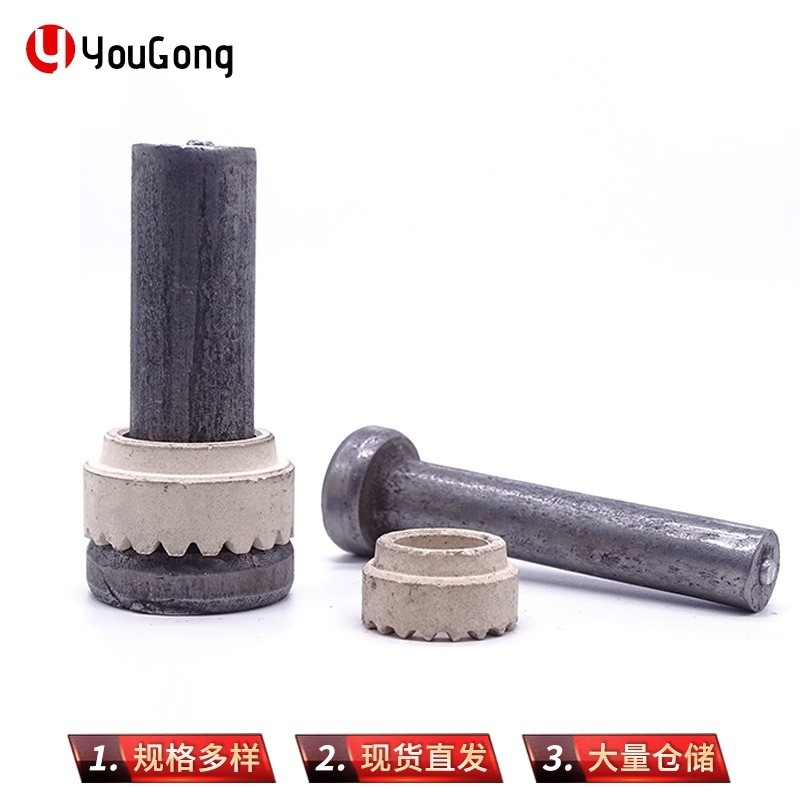

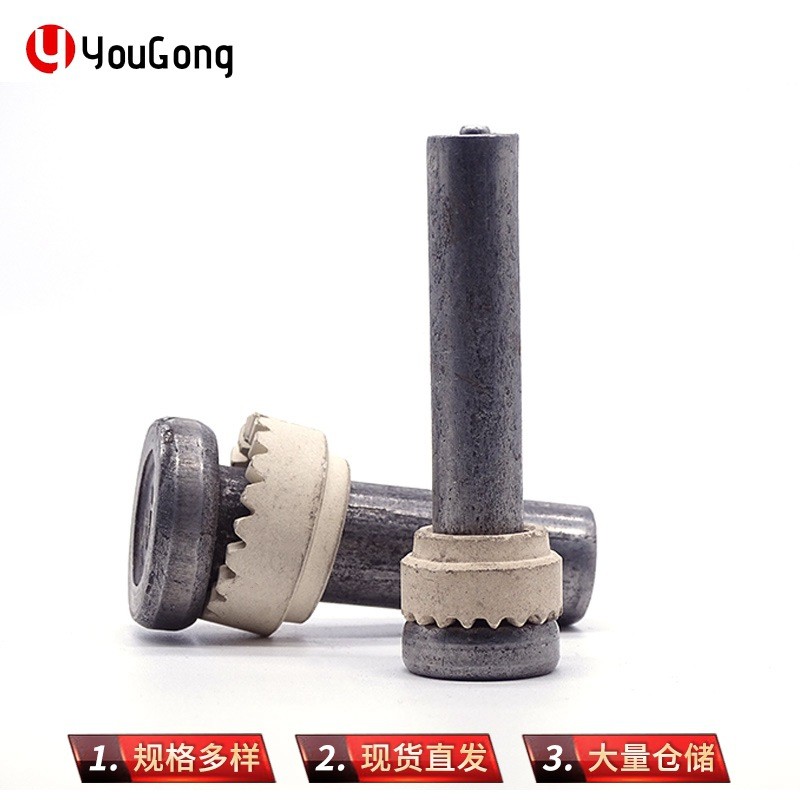

這一框架調整體現了標準從單一產品規范向綜合性技術體系的轉變，不僅涵蓋了傳統圓柱頭焊釘(SD型)，還納入了全螺紋螺柱(FD型)、近全螺紋螺柱(MD型)等多種新型式，形成了完整的電弧螺柱焊用緊固件標準體系。

二、材料性能與化學要求差異

(一) 材料種類與化學成分要求變化

2024版標準在材料性能方面進行了全面升級，最顯著的變化是新增了CEV(碳當量)值要求，規定CEV<0.38，這一指標直接關系到材料的焊接性能和熱影響區控制。CEV值的計算公式為：CEV=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15，通過限制碳當量，有效降低了焊接裂紋敏感性，提高了焊接接頭的可靠性。

在材料種類方面，2024版標準顯著擴展了適用材料范圍：

· 增加了符合ISO 15510標準的SD3用材料，這類材料具有更好的焊接性和機械性能匹配性

· 新增了符合ISO/TR 15608標準的PT、UT、IT用材料，為不同焊接工藝提供了專用材料選擇

· 允許螺柱由兩種不同材料通過摩擦焊接組合而成(雙材料螺柱)，這一創新設計解決了異種材料焊接難題

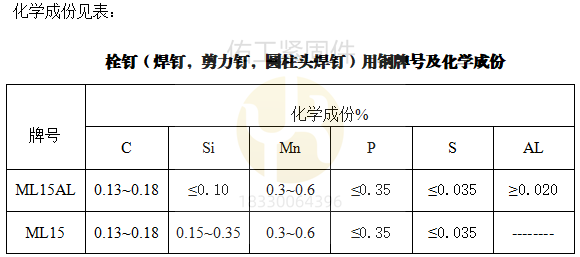

相比之下，2002版標準僅規定了ML15、ML15Al或SWRCH15A三種材料，化學成分要求也較為簡單，僅對碳、硅、錳、磷、硫等元素做了基本限制，未涉及碳當量控制。下表詳細對比了兩版標準在化學成分要求方面的差異：

(二) 機械性能指標調整

2024版標準對螺柱的機械性能提出了更高要求，特別是在抗拉強度、屈服強度和延伸率等關鍵指標上進行了全面提升。新標準規定，SD型螺柱的抗拉強度應≥450MPa，屈服強度應≥350MPa，斷后伸長率應≥20%，而2002版標準僅要求抗拉強度≥400MPa，屈服強度≥320MPa，斷后伸長率≥14%。

掃描下方二維碼關注：佑工緊固件 公眾號  緊固件知識全知道

這一性能提升主要基于以下考慮：

1. 現代工程結構對緊固件強度要求不斷提高，特別是在高層建筑、橋梁等重要結構中

2. 材料科學進步使得通過優化成分和熱處理工藝實現更高性能成為可能

3. 與國際標準ISO 13918:2017接軌，提高我國產品的國際競爭力

2024版標準還新增了螺柱機械性能試驗方法要求，明確規定試驗方法應按GB/T 3098.1和GB/T 3098.6的規定執行。對于抗剪螺柱，新標準特別增加了焊接后性能和試驗方法(附錄A)，要求焊接接頭在經受彎曲試驗和拉伸試驗后不應出現裂紋或斷裂，這一要求確保了焊接接頭的可靠性。

(三) 焊接性能要求變化

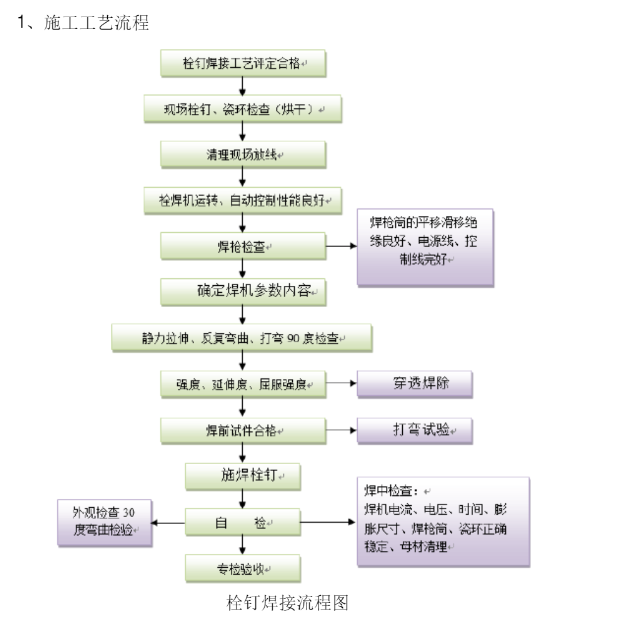

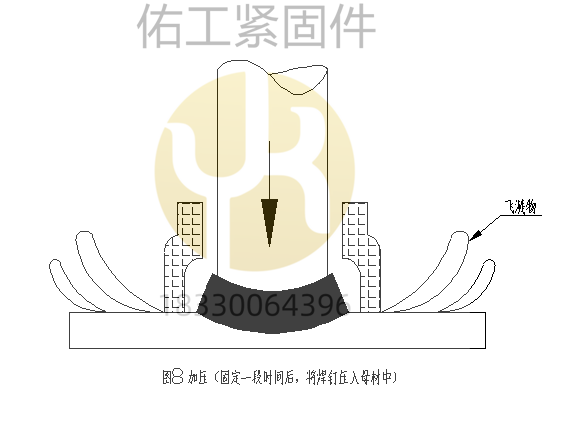

焊接性能是電弧螺柱焊用螺柱的核心性能指標，2024版標準在這方面進行了重大改進。新標準不僅通過CEV值控制間接保證焊接性能，還直接規定了焊接工藝參數和焊接后性能要求。

主要變化包括：

1. 新增了焊接電流、焊接時間和焊接提升量等工藝參數的推薦范圍

2. 規定了焊接后螺柱的最小熔化長度(L2min≈3d)，公差為(+1.5，-2)

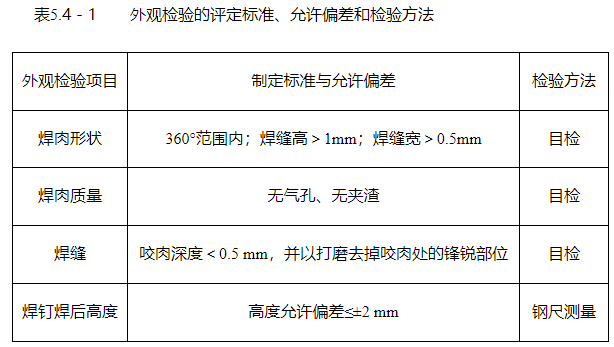

3. 要求焊接后螺柱頭部與工件之間的焊縫應均勻、連續，無裂紋、未熔合等缺陷

4. 對于抗剪螺柱，新增了焊接后彎曲試驗和拉伸試驗的具體方法和合格標準

2002版標準對焊接性能的要求較為籠統，僅規定"焊接性能應符合供需雙方協議"，缺乏具體的技術指標和試驗方法。2024版標準的這些改進為焊接質量控制提供了明確依據，有助于提高焊接接頭的可靠性和一致性。

三、尺寸規格與公差控制調整

(一) 尺寸規格體系優化

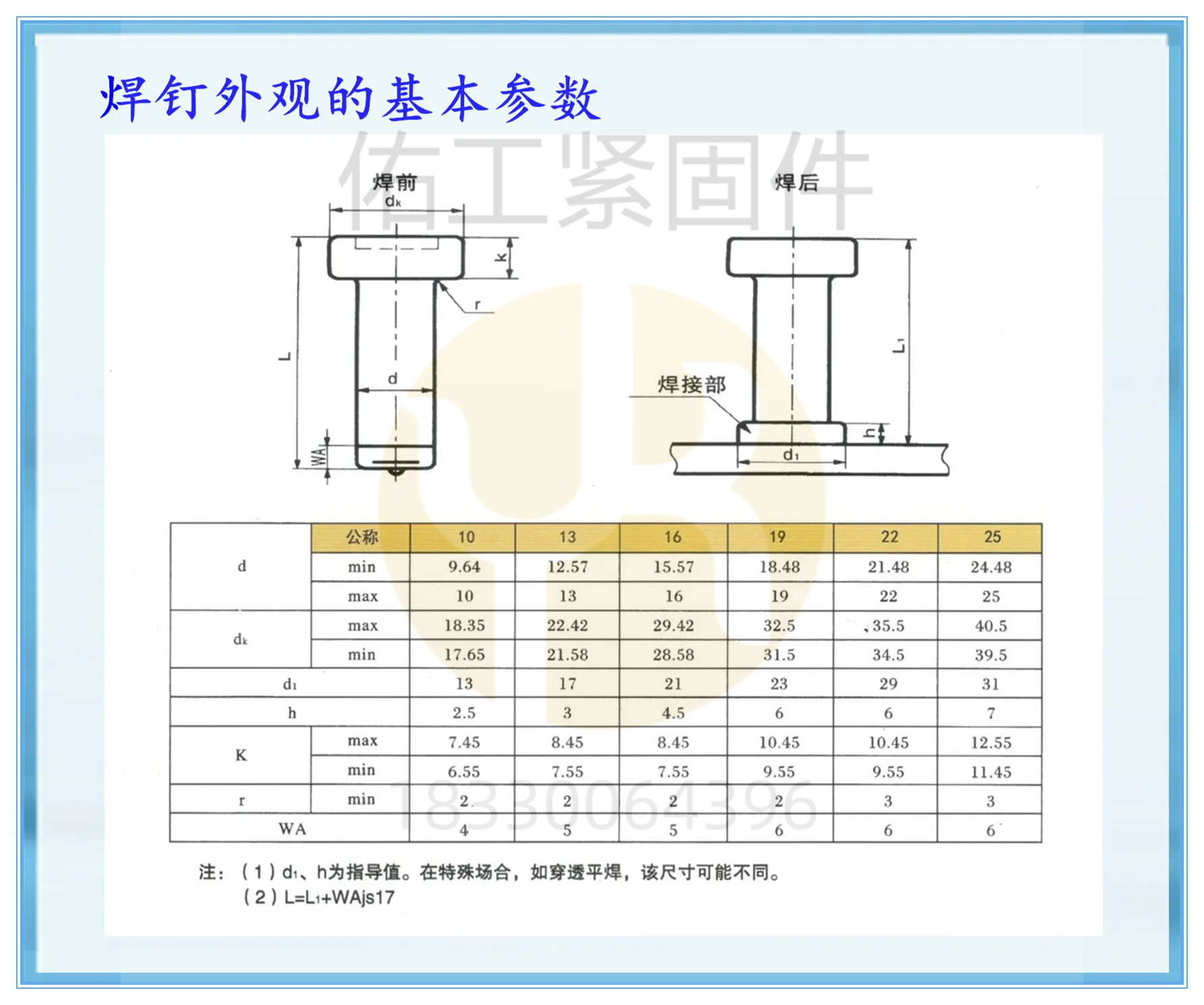

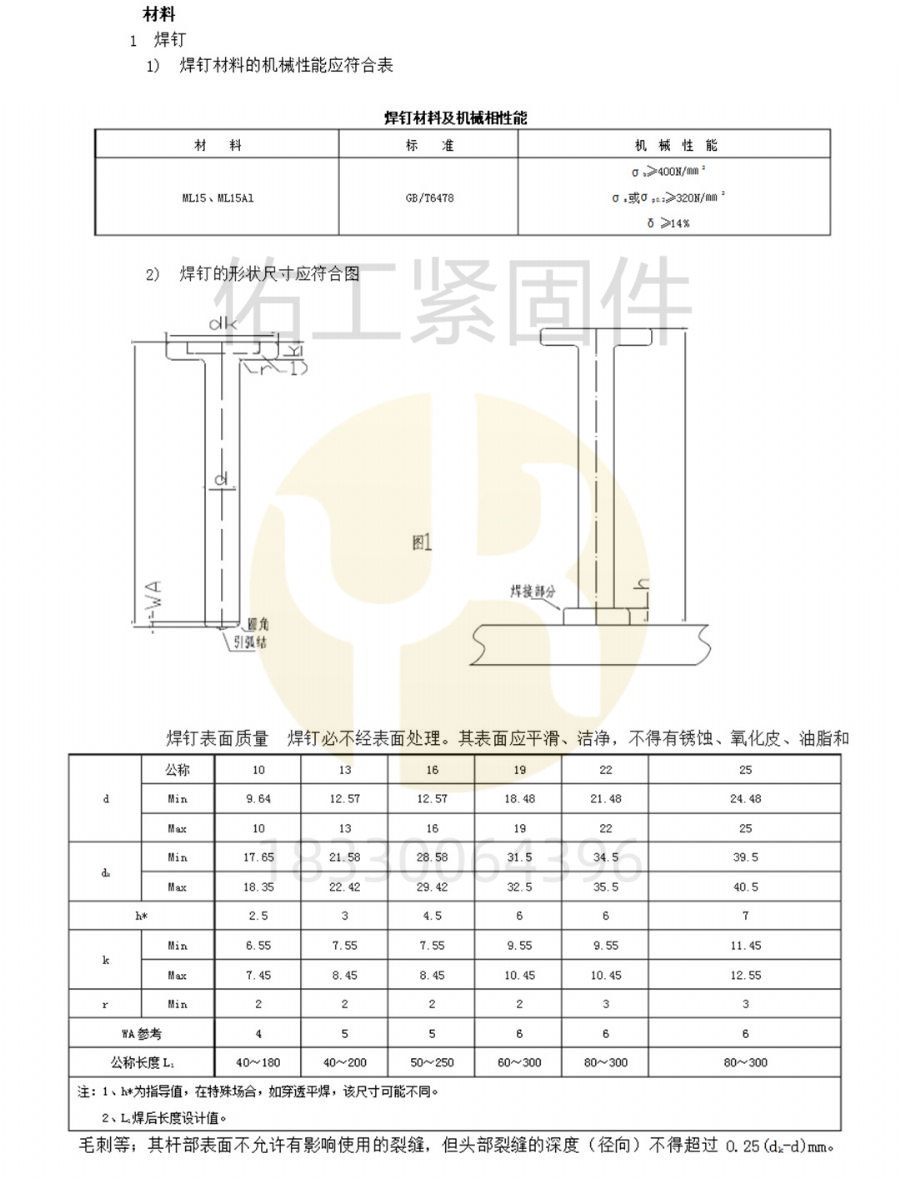

2024版標準對SD型螺柱的尺寸規格體系進行了全面優化，主要變化體現在規格范圍擴展、尺寸參數調整和表達形式改進三個方面。

在規格范圍方面，2024版標準新增了φ8mm規格，同時刪除了φ9.5mm、φ12.7mm和φ25.4mm等不符合我國工程實際的規格，形成了φ8、φ10、φ13、φ16、φ19、φ22、φ25mm的完整系列。這一調整使標準更加符合國內市場需求，特別是φ8mm小規格螺柱的增加，滿足了輕型鋼結構的需求。

尺寸參數調整主要體現在以下幾個方面：

1. 螺柱頭部角度表達形式由原來的單一數值改為140°±7°，允許一定公差范圍

2. 將部分尺寸參數(如d3和h4)從強制性要求改為參考尺寸，提高了生產靈活性

3. 優化了螺柱長度系列，增加了常用長度的覆蓋范圍

下表對比了兩版標準在關鍵尺寸參數方面的差異：

(二) 公差控制精度提升

2024版標準在公差控制方面進行了顯著改進，特別是對桿徑尺寸公差的調整，從2002版的單向負偏差(h14)更改為"d1±0.4"的雙向公差，這一變化大大提高了尺寸精度和互換性。

主要公差調整包括：

1. 桿徑公差：從h14(單向負偏差)改為±0.4mm，公差帶寬度減少約30%

2. 頭部高度公差：從js14/js15改為更嚴格的js13/js14

3. 長度公差：保持±1.5mm不變，但增加了焊接后長度L2的公差控制

4. 頭部角度公差：新增±7°的角度公差要求

這些公差調整反映了現代制造業對精度要求的提高，特別是對于自動化裝配和精密工程應用，嚴格的公差控制可以顯著提高裝配效率和產品質量。2024版標準還引用了GB/T 1804《一般公差 未注公差的線性和角度尺寸的公差》作為補充，進一步完善了公差體系。

(三) 螺紋長度標注修訂

2024版標準對螺紋長度的標注方式進行了重要修訂，將原來的簡單標注改為更精確的表達方式。具體變化包括：

1. 螺紋螺柱的名稱由"螺紋螺柱"更改為"部分螺紋螺柱(PD)"，更加準確地描述了產品特性

2. 螺紋長度最小值更改為"bmin+2P"，其中P為螺距，這一規定確保了足夠的螺紋嚙合長度

3. 調整了M5和M8的螺紋長度值，分別從7mm和9.5mm更改為7.5mm和12mm，提高了小規格螺柱的可靠性

這些修訂使螺紋參數更加科學合理，特別是"bmin+2P"的規定，既保證了螺紋連接的強度，又避免了不必要的材料浪費。2002版標準對螺紋長度的規定較為簡單，僅給出了固定數值，沒有考慮不同螺距的影響。

四、新增螺柱型式與技術要求

(一) 全螺紋螺柱(FD型)

2024版標準新增了全螺紋螺柱(FD型)，這是一種在整個桿部都帶有螺紋的螺柱，主要用于需要較高連接強度和調整靈活性的場合。FD型螺柱的螺紋尺寸和公差以及兩端倒角等要求按GB/T 901的規定，螺紋的基本尺寸應符合GB/T 196的規定，公差應符合GB/T 197中6g的規定。

FD型螺柱的主要技術特點包括：

1. 螺紋規格范圍：M3至M10，覆蓋了常用的小規格需求

2. 長度范圍：15mm至100mm，可根據工程需要靈活選擇

3. 頭部設計：帶有法蘭結構，法蘭直徑dk根據螺紋規格在4mm至11.2mm之間變化

4. 焊接端設計：焊接角度為140°±2°，對于使用厚度≥2mm且焊接時間>60ms的應用，角度可以減小到152°

FD型螺柱的引入解決了傳統部分螺紋螺柱在調整長度時受限于無螺紋區的問題，特別適用于需要精確調整連接長度的場合，如設備安裝、精密機械裝配等。

(二) 近全螺紋螺柱(MD型)

近全螺紋螺柱(MD型)是2024版標準新增的另一種重要型式，其特點是桿部大部分區域帶有螺紋，僅在焊接端保留一小段無螺紋區。MD型螺柱采用ISO 13918(MD)-2017標準，也稱為MPF(Mostly Threaded Stud with Flange)。

MD型螺柱的關鍵技術參數：

1. 螺紋規格：M5至M10，與FD型相同

2. 桿部直徑ds：5.35mm至14.7mm，略小于螺紋大徑

3. 法蘭直徑dk：9mm至17.8mm，提供良好的支撐面

4. 焊接角度：固定為140°，無公差要求

5. 長度范圍：15mm至100mm，其中M10規格為20mm至100mm

MD型螺柱的設計兼顧了連接強度和焊接性能，無螺紋區的存在有利于焊接熔池的形成和熱量控制，而大部分區域的螺紋則保證了連接強度。這種螺柱特別適用于中等強度要求的場合，如鋼結構連接、設備基礎等。

(三) 其他新增型式

除FD型和MD型外，2024版標準還新增了多種螺柱型式，以滿足不同工程需求：

1. 絕緣針/釘(ND型)：主要用于需要電氣絕緣的場合，如電子設備、絕緣結構等。其特點是桿部直徑較小(3mm至5mm)，長度范圍較大(25mm至500mm)。

2. 帶法蘭的螺紋螺柱(PS型)：適用于短周期電弧螺柱焊，焊接角度為166°±2°，對于厚板焊接可減小至152°。法蘭設計提供了良好的支撐和定位。

3. 無螺紋螺柱(US型)：也稱為無頭焊釘，主要用于不需要螺紋連接的場合，如標記、定位等。其直徑范圍為3mm至8mm，焊接后長度由焊接能量確定。

這些新增型式極大地擴展了電弧螺柱焊的應用范圍，使標準能夠覆蓋更多工程場景。每種型式都有其特定的技術要求和適用場合，為工程設計提供了更多選擇。

五、刪除與替代內容分析

(一) 淘汰規格與過時技術條款

2024版標準對2002版中不再適用的內容進行了系統清理，主要包括淘汰規格和過時技術條款的刪除。在規格方面，新標準刪除了φ9.5mm、φ12.7mm和φ25.4mm等不符合我國工程實際的規格，這些規格主要是為了與國際標準(如英寸制)接軌而保留的，但在國內工程中應用極少。

刪除的過時技術條款主要包括：

1. 原標準中關于"凹穴型式"焊釘的特殊規定，這種型式在現代工程中已很少使用

2. 部分陳舊的焊接工藝參數，這些參數基于當時的設備水平制定，已不適應現代焊接技術

3. 過于寬松的尺寸公差要求，這些要求已不能滿足現代精密工程的需要

這些刪除內容反映了標準從"全面覆蓋"向"實用精準"的轉變，使標準更加聚焦于當前工程實際需求，避免了不必要的技術負擔。

(二) 標準整合與替代關系

2024版標準的一個重要特點是整合了多項舊標準，形成了統一的技術規范。被替代的標準包括：

· GB/T 10433-2002《電弧螺柱焊用圓柱頭焊釘》

· GB/T 902.2-2010《電弧螺柱焊用焊接螺柱》

· GB/T 902.3-2008《儲能焊用焊接螺柱》

· GB/T 10432.1-2010《短周期電弧螺柱焊用焊接螺柱》

這種整合解決了以往多個標準并存、內容交叉甚至矛盾的問題，為用戶提供了統一、一致的技術依據。新標準在整合過程中不是簡單的內容疊加，而是進行了系統性的技術協調和優化，確保了標準的科學性和實用性。

(三) 過渡期執行風險

雖然2024版標準將于2025年4月1日實施，但在過渡期內，企業和工程單位需要注意以下執行風險：

1. 產品庫存風險：基于舊標準生產的產品在標準實施后可能不符合新要求，特別是被刪除規格的產品

2. 設計變更風險：正在進行中的工程設計如果基于舊標準，可能需要重新審核和調整

3. 工藝調整風險：生產企業需要調整生產工藝和檢測設備，以滿足新標準的更高要求

4. 供應鏈風險：上下游企業對新標準的理解和執行可能存在差異，導致供應鏈不協調

為降低這些風險，建議相關單位：

· 盡快組織新標準培訓，確保技術人員準確理解新要求

· 梳理現有產品和設計，評估需要調整的項目

· 與供應鏈伙伴溝通，協調過渡期執行方案

· 制定詳細的實施計劃，分階段推進標準轉換

六、實施建議與行業影響

(一) 過渡期執行方案

針對2024版標準的實施，建議相關單位采取以下過渡期執行方案：

1. 時間節點規劃：

o 2024年10月-2024年12月：標準宣貫和技術培訓階段

o 2025年1月-2025年3月：工藝調整和產品試制階段

o 2025年4月1日起：全面執行新標準

2. 技術準備措施：

o 采購符合新標準的原材料，特別是關注CEV值要求

o 更新生產工藝文件，調整焊接參數和公差控制

o 升級檢測設備，確保能夠滿足新標準的檢測要求

3. 產品轉換策略：

o 對于仍在庫存的舊標準產品，明確標識并限期使用

o 新產品開發嚴格按照新標準執行

o 重點工程項目的材料選型優先考慮新標準產品

(二) 質量控制調整建議

2024版標準對質量控制提出了更高要求，建議相關單位從以下幾個方面進行調整：

1. 材料入廠檢驗：

o 增加CEV值檢測項目，確保原材料焊接性能

o 嚴格按照新標準規定的化學成分范圍進行驗收

o 對于雙材料螺柱，需分別檢驗兩種材料的性能

2. 生產過程控制：

o 優化冷鐓和熱處理工藝，確保機械性能達標

o 加強尺寸公差控制，特別是桿徑±0.4mm的要求

o 實施焊接工藝評定，驗證焊接參數的合理性

3. 成品檢驗要求：

o 增加焊接后性能試驗，特別是抗剪螺柱的彎曲和拉伸試驗

o 嚴格按照新標準規定的抽樣方案進行檢驗

o 建立產品質量追溯系統，滿足新標準的標記要求

(三) 行業技術發展影響

2024版標準的實施將對行業技術發展產生深遠影響，主要體現在以下幾個方面：

1. 材料技術進步：CEV值要求和雙材料螺柱的引入將推動材料技術的發展，促進高性能焊接材料的研發和應用

2. 制造工藝升級：更嚴格的公差控制和更高的性能要求將促使制造企業升級設備和工藝，提高自動化和智能化水平

3. 焊接技術創新：標準中新增的焊接工藝參數和性能要求將推動焊接技術的創新，特別是在焊接過程控制和焊接質量檢測方面

4. 國際競爭力提升：通過與國際標準ISO 13918:2017接軌，我國電弧螺柱焊產品的國際競爭力將得到提升，有利于出口貿易的發展

5. 工程質量保障：新標準的更高要求將直接提高工程質量和安全性，特別是在高層建筑、橋梁等重要結構中

總體而言，GB/T 10433-2024標準的實施是我國緊固件行業技術進步的重要標志，將推動行業向高質量、高標準的方向發展，為工程建設提供更加可靠的技術保障。
