18330064396作為機械工程領域的關鍵標準件，GB/T 882 標準銷軸在各類機械設備中承擔著鉸接連接的核心功能。作為專業的銷軸生產廠家，我司嚴格遵循 GB/T 882-2008 標準生產，產品規格覆蓋3mm 至 100mm的完整系列，能夠滿足從精密儀器到大型工程機械的全場景需求。本文將從技術規格、應用場景、選型指南、供貨優勢等多個維度，為機械工程領域的采購決策者和技術選型人員提供全面的產品介紹和專業指導。
GB/T 882-2008《銷軸》標準是中國機械工業聯合會提出，由全國緊固件標準化技術委員會歸口管理的重要標準。該標準修改采用 ISO 2341:1986 國際標準，在保持國際先進性的同時，結合國內工業需求進行了適應性調整。標準規定了公稱直徑 d=3mm～100mm 的銷軸，完全覆蓋了從小型精密儀器到大型機械設備的廣泛應用場景。
根據結構特點，GB/T 882 標準銷軸分為兩種基本型式：
A 型（無開口銷孔）：端部為圓頭設計，表面光滑，無額外孔洞。這種型式適用于需要光滑表面的應用場合，如某些醫療器械或精密儀器的鉸接部位。

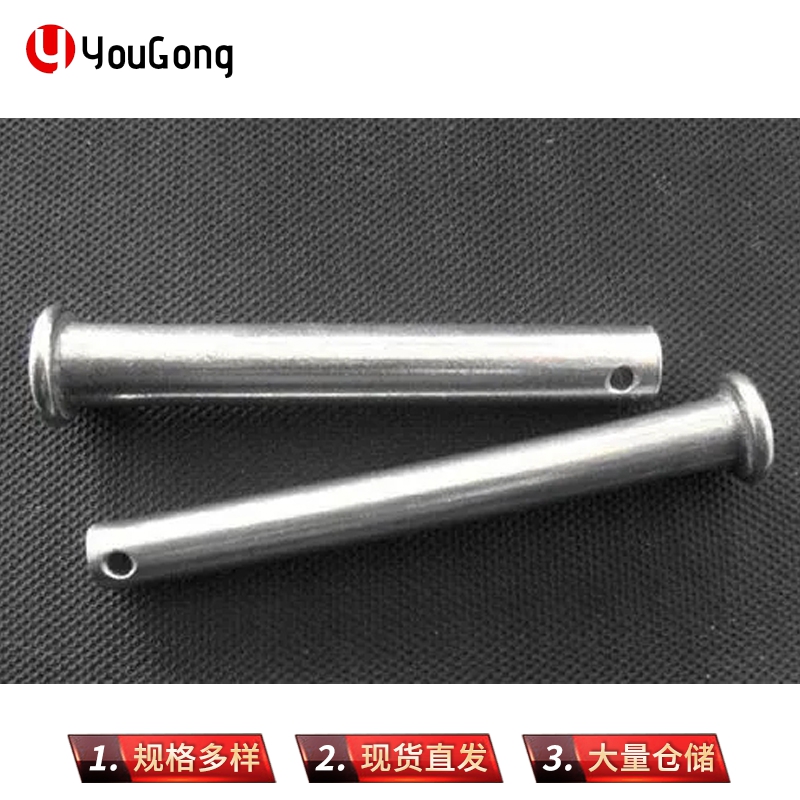

B 型（帶開口銷孔）：桿部末端帶有標準銷孔，用于安裝開口銷或 R 型銷，提供可靠的防脫功能。這是最常見的型式，廣泛應用于工程機械、車輛懸掛等需要防松脫的場合。
以下是 GB/T 882 標準銷軸的完整尺寸規格表，單位為毫米（mm）：
公稱直徑 d | dmax | dmin | dkmax | dkmin | d1max | d1min | cmax | kmax | kmin | L1min | r |
3 | 3.00 | 2.94 | 5.00 | 4.70 | 0.94 | 0.80 | 1.0 | 1.125 | 0.875 | 1.6 | 0.6 |
4 | 4.00 | 3.925 | 6.00 | 5.70 | 1.14 | 1.00 | 1.0 | 1.125 | 0.875 | 2.2 | 0.6 |
5 | 5.00 | 4.925 | 8.00 | 7.64 | 1.34 | 1.20 | 2.0 | 1.725 | 1.475 | 2.9 | 0.6 |
6 | 6.00 | 5.925 | 10.00 | 9.64 | 1.74 | 1.60 | 2.0 | 2.125 | 1.875 | 3.2 | 0.6 |
8 | 8.00 | 7.91 | 14.00 | 13.57 | 2.14 | 2.00 | 2.0 | 3.125 | 2.875 | 3.5 | 0.6 |
10 | 10.00 | 9.91 | 18.00 | 17.57 | 3.38 | 3.20 | 2.0 | 4.15 | 3.85 | 4.5 | 0.6 |
12 | 12.00 | 11.89 | 20.00 | 19.48 | 3.38 | 3.20 | 3.0 | 4.15 | 3.85 | 5.5 | 0.6 |
14 | 14.00 | 13.89 | 22.00 | 21.48 | 4.18 | 4.00 | 3.0 | 4.15 | 3.85 | 6.0 | 0.6 |
16 | 16.00 | 15.89 | 25.00 | 24.48 | 4.18 | 4.00 | 3.0 | 4.65 | 4.35 | 6.0 | 0.6 |
18 | 18.00 | 17.89 | 28.00 | 27.48 | 5.18 | 5.00 | 3.0 | 5.15 | 4.85 | 7.0 | 1.0 |
20 | 20.00 | 19.87 | 30.00 | 29.48 | 5.18 | 5.00 | 4.0 | 5.15 | 4.85 | 8.0 | 1.0 |
22 | 22.00 | 21.87 | 32.00 | 31.38 | 5.18 | 5.00 | 4.0 | 5.65 | 5.35 | 8.0 | 1.0 |
24 | 24.00 | 23.87 | 36.00 | 35.38 | 6.52 | 6.30 | 4.0 | 6.15 | 5.82 | 9.0 | 1.0 |
27 | 27.00 | 26.87 | 40.00 | 39.38 | 6.52 | 6.30 | 4.0 | 6.15 | 5.82 | 9.0 | 1.0 |
30 | 30.00 | 29.87 | 44.00 | 43.38 | 8.22 | 8.00 | 4.0 | 8.15 | 7.82 | 10.0 | 1.0 |
33 | 33.00 | 32.84 | 47.00 | 46.38 | 8.22 | 8.00 | 4.0 | 8.18 | 7.82 | 10.0 | 1.0 |
36 | 36.00 | 35.84 | 51.00 | 50.38 | 8.22 | 8.00 | 4.0 | 8.18 | 7.82 | 10.0 | 1.0 |
40 | 40.00 | 39.82 | 56.00 | 55.38 | 10.22 | 10.00 | 5.0 | 8.18 | 7.82 | 11.0 | 1.0 |
45 | 45.00 | 44.80 | 60.00 | 59.38 | 10.00 | 10.00 | 4.0 | 9.00 | 9.00 | 12.0 | 1.0 |
50 | 50.00 | 49.80 | 66.00 | 65.38 | 10.00 | 10.00 | 4.0 | 9.00 | 9.00 | 12.0 | 1.0 |
55 | 55.00 | 54.80 | 72.00 | 71.38 | 10.00 | 10.00 | 6.0 | 11.00 | 11.00 | 14.0 | 1.0 |
60 | 60.00 | 59.78 | 78.00 | 77.38 | 10.00 | 10.00 | 6.0 | 12.00 | 12.00 | 14.0 | 1.0 |
70 | 70.00 | 69.78 | 90.00 | 89.38 | 13.00 | 13.00 | 6.0 | 13.00 | 13.00 | 16.0 | 1.0 |
80 | 80.00 | 79.75 | 100.00 | 99.38 | 13.00 | 13.00 | 6.0 | 13.00 | 13.00 | 16.0 | 1.0 |
90 | 90.00 | 89.75 | 110.00 | 109.38 | 13.00 | 13.00 | 6.0 | 13.00 | 13.00 | 16.0 | 1.0 |
100 | 100.00 | 99.75 | 120.00 | 119.38 | 13.00 | 13.00 | 6.0 | 13.00 | 13.00 | 16.0 | 1.0 |
GB/T 882 標準對銷軸的公差精度有著嚴格的規定，這直接影響到產品的互換性和使用性能。公稱直徑 d 的公差等級為 h11，這是一種具有較小間隙的配合，便于安裝并允許微量對中補償。頭部直徑 dk 的公差等級為 h14，銷孔直徑 d?的公差等級為 H13。
值得注意的是，標準還規定了其他可選擇的公差等級，如 a11、c11、f8 等，這些特殊公差等級需要供需雙方協議確定。這種靈活的公差體系設計，能夠滿足不同應用場景對配合精度的差異化需求。
根據行業實踐，不同公差等級對應的表面粗糙度要求也有所不同：
? IT6 級配合表面粗糙度通常為Ra0.8~1.6μm
? IT8 級配合表面粗糙度通常為Ra1.6~3.2μm
? IT11 級配合表面粗糙度通常為Ra3.2~6.3μm
GB/T 882 標準對銷軸的材料要求體現了標準的包容性和實用性。標準規定銷軸材料為易切鋼或冷鐓鋼，硬度要求為125HV~245HV，其他材料可由供需雙方協議確定。這種材料規范既保證了產品的基本性能要求，又為特殊應用場景提供了靈活選擇空間。
在實際生產中，我司提供多種優質材料選擇：
材料類型 | 典型牌號 | 屈服強度 | 抗拉強度 | 主要特性 | 應用場景 |
碳素鋼 | 35# 鋼 | ≥315MPa | ≥530MPa | 綜合性能良好，成本適中 | 一般機械零件 |
優質碳素鋼 | 45# 鋼 | ≥355MPa | ≥600MPa | 強度高，切削性能好 | 重載工況 |
合金結構鋼 | 40Cr | ≥785MPa | ≥980MPa | 淬透性好，綜合性能優異 | 高強度要求場合 |
合金結構鋼 | 35CrMo | ≥835MPa | ≥980MPa | 高溫強度好，抗疲勞 | 高溫、重載場合 |
不銹鋼 | 304/316 | ≥205MPa | ≥520MPa | 耐腐蝕性優異 | 食品、化工、海洋環境 |
表面處理是提升銷軸耐腐蝕性和使用壽命的關鍵工藝。GB/T 882 標準規定的表面處理方式包括：

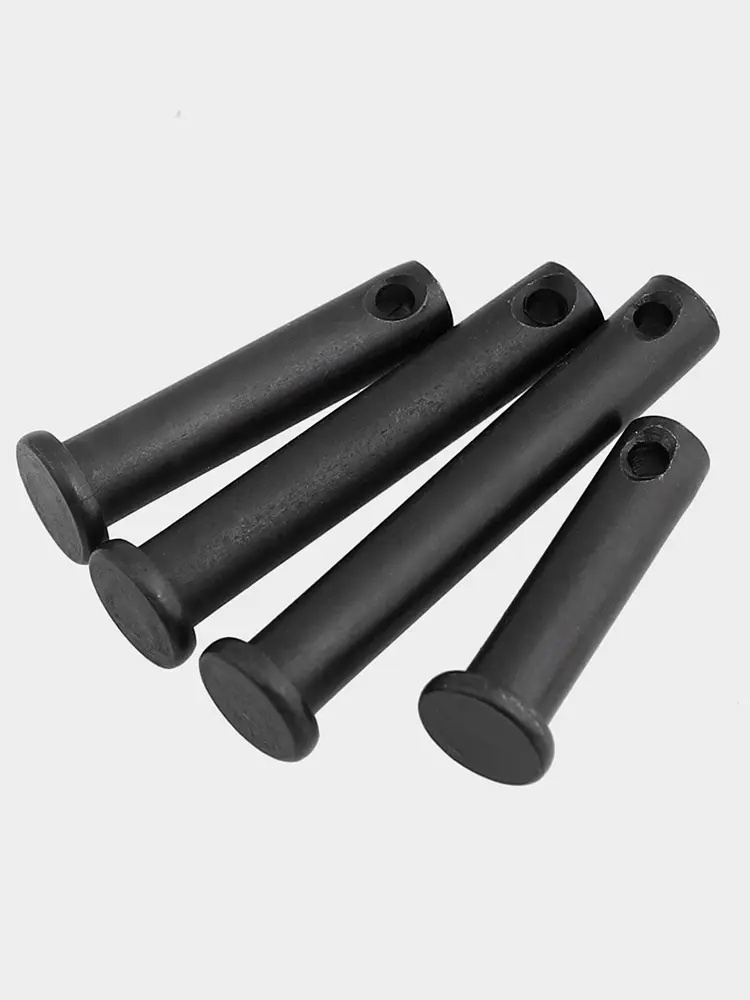

氧化處理：通過化學氧化在表面形成一層黑色的氧化膜（主要成分為 Fe?O?），適用于一般室內環境或對耐腐蝕性要求不高的場合。
磷化處理：按照 GB/T 11376 標準進行磷化處理，在金屬表面形成磷酸鹽轉化膜，可顯著提高耐腐蝕性和耐磨性。

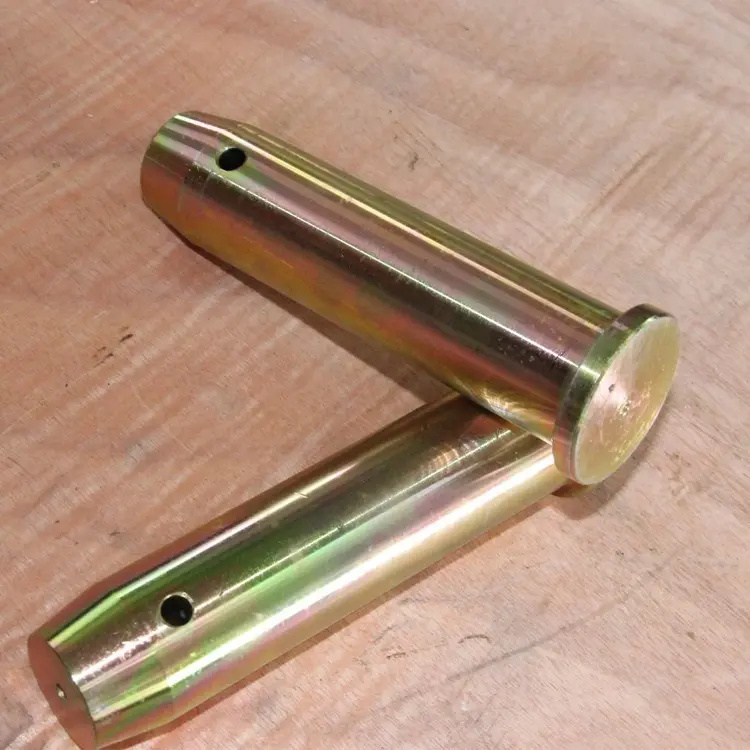

鍍鋅鉻酸鹽轉化膜：按照 GB/T 5267.1 標準進行鍍鋅處理，鋅層厚度一般為 5-15μm，耐鹽霧時間可達 72-120 小時，適用于戶外和惡劣環境。
我司還可根據客戶需求提供其他表面處理方式，如達克羅處理、鍍鉻、鍍鎳等，所有表面處理的公差僅適用于涂鍍前的公差要求。
GB/T 882 標準銷軸作為鉸接連接的核心部件，廣泛應用于各類機械設備中：
工程機械領域：銷軸在挖掘機、裝載機、起重機等設備中承擔著動臂、斗桿、鏟斗等關鍵部件的鉸接功能。例如，挖掘機鏟斗銷軸根據不同的配件供應商，有 65mm 和 90mm 兩種常見規格，其中直徑 65mm 的銷軸，其銷軸中心距為 385mm，斗間隙為 260mm。
汽車制造領域：在汽車懸掛系統中，銷軸用于控制臂與轉向節的連接，承受交變橫向力。在傳動系統中，銷軸常用于連接發動機和傳動系統，保證動力傳遞的可靠性。
軌道交通領域：銷軸在鐵路車輛的車鉤緩沖裝置、轉向架等關鍵部位發揮重要作用，需要具備高疲勞強度和可靠性。
建筑工程領域：在鋼結構工程中，銷軸適用于鉸接柱腳、拱腳以及拉索、拉桿端部的連接。當荷載較大時需要用到直徑大于 100mm 的銷軸。
其他工業領域：包括農業機械的拖拉機部件連接、環保設備的污水處理格柵機、醫療設備的輪椅折疊關節、食品機械的符合衛生標準的不銹鋼銷軸等。
銷軸的正確選型必須基于準確的載荷計算和強度校核。銷軸在工作中主要承受兩種形式的載荷：剪切力和擠壓力。
銷軸的剪切承載力計算公式為：
? 單剪切時：F 剪切 = τ × πd2/4
? 雙剪切時：F 剪切 = 2 × τ × πd2/4
其中 τ 為材料抗剪強度，一般取材料抗拉強度的 0.5 至 0.8 倍。例如，45 鋼的抗剪強度約為 300MPa。
示例計算：當直徑 d 為 20mm，處于雙剪切狀態，材料抗剪強度 τ 為 300MPa 時：
F 剪切 = 300×10?×2×（π×(0.02)2/4）≈188.4kN
銷軸的擠壓承載力計算公式為：
F 擠壓 = σb × A 擠壓 = σb × d × t
其中 σb 為許用擠壓應力，通常取材料屈服強度的 1.5 至 2.5 倍；t 為連接件的最小厚度。
示例計算：若厚度 t 為 10mm，許用擠壓應力 σb 為 200MPa，則：
F 擠壓 = 200×10?×0.02×0.01 = 40kN
銷軸的容許承載力取剪切承載力與擠壓承載力中的較小值，并考慮安全系數：
F 容許 = min (F 剪切，F 擠壓)/n
其中安全系數 n 根據載荷類型確定：
? 靜載荷：n = 2~3
? 動載荷或沖擊載荷：n = 3~5
? 重要場合：n = 5~8
當銷軸長度較長或受力存在偏心情況時，還需進行彎曲強度校核：
σ 彎曲 = M/W ≤ [σ 彎曲]
其中 M 為彎矩，W 為截面模量（W = πd3/32），[σ 彎曲] 為許用彎曲應力。
銷軸與孔的配合選擇直接影響到連接的可靠性和使用性能。根據不同的應用需求，可選擇以下配合類型：
配合類型 | 典型配合 | 特點 | 應用場景 |
間隙配合 | H11/h11 | 間隙較大，便于安裝 | 一般鉸接連接，需要相對轉動 |
過渡配合 | H7/k6 | 可能有微小間隙或過盈 | 精確定位，需要拆卸 |
過盈配合 | H7/p6 | 具有一定過盈量 | 固定連接，不允許相對運動 |
配合選擇建議：
? 普通配合：銷軸直徑 = 孔徑 - 0.05～0.1mm
? 過盈配合（高振動場合）：銷軸直徑 = 孔徑 + 0.05mm（需冷壓或加熱裝配）
? 銷孔直徑宜比銷軸直徑大 1~2mm，以避免安裝困難或間隙過大導致位移
根據不同的應用工況，我司提供以下材料選型決策指南：
第一步：確定載荷類型
? 輕載（≤50kN）：35# 鋼或 45# 鋼
? 中載（50-150kN）：40Cr 或 45# 鋼調質
? 重載（>150kN）：35CrMo 或更高強度合金鋼
第二步：考慮環境因素
? 一般環境：碳素鋼 + 表面處理
? 潮濕環境：鍍鋅或不銹鋼
? 腐蝕環境：304 或 316 不銹鋼
? 食品機械：316 不銹鋼（符合衛生標準）
第三步：考慮特殊要求
? 高溫環境（>300℃）：耐熱合金鋼
? 高疲勞場合：優質合金鋼 + 特殊熱處理
? 高精度要求：研磨加工，嚴格控制公差
表面處理的選擇應根據具體使用環境確定：
使用環境 | 推薦表面處理 | 特點 | 耐鹽霧時間 |
室內干燥環境 | 氧化（發黑） | 成本低，美觀 | 24-48 小時 |
一般工業環境 | 磷化 | 耐磨，潤滑性好 | 72-120 小時 |
戶外潮濕環境 | 熱鍍鋅 | 防護性能優異 | 200-1000 小時 |
海洋環境 | 316 不銹鋼 | 耐腐蝕性極佳 | 1000 小時以上 |
化工環境 | 316 不銹鋼或特殊涂層 | 抗化學腐蝕 | 根據具體介質確定 |
基于大量工程實踐，我司整理了不同應用場景的尺寸規格推薦表：
應用領域 | 推薦直徑范圍 | 典型規格 | 材料建議 | 表面處理 |
小型設備（<10kN） | 3-10mm | 6mm、8mm、10mm | 35# 鋼或235鋼 | 氧化或磷化 |
中型機械（10-50kN） | 10-20mm | 12mm、16mm、20mm | 45# 鋼或 40Cr | 鍍鋅 |
工程機械（50-200kN） | 20-50mm | 25mm、30mm、40mm | 40Cr 或 35CrMo | 鍍鋅或達克羅 |
重型機械（>200kN） | 50-100mm | 60mm、80mm、100mm | 35CrMo 或更高強度鋼 | 特殊涂層 |
食品機械 | 6-30mm | 根據設備確定 | 316 不銹鋼 | 拋光處理 |
醫療器械 | 3-20mm | 根據設計要求 | 304 或 316 不銹鋼 | 電解拋光 |
作為專業的 GB/T 882 標準銷軸生產廠家，我司具備強大的現貨供應能力。公司常年現貨庫存超百 噸，產品規格覆蓋從 Q4 到 Q200 的完整系列，長度范圍從 5mm 到 100000mm，能夠滿足客戶的多樣化需求。
我司的現貨供應優勢體現在：
? 規格齊全：涵蓋 GB/T 882 標準的全部 3mm-100mm 規格，同時提供非標定制服務
? 庫存充足：常規規格備貨量達到1000 噸以上，部分常用規格如 10mm、12mm、16mm、20mm 等備貨量超過 10 萬件
? 快速響應：現貨訂單可在1 天內發貨，緊急訂單可實現48 小時內交付
我司擁有現代化的銷軸生產基地，年生產能力達到百噸。公司采用先進的自動化生產設備和嚴格的質量管理體系，確保產品質量穩定可靠。
生產能力特點：
? 自動化程度高：采用冷鐓、熱鍛、車削、磨削等先進工藝，提高生產效率和產品精度
? 質量控制嚴格：從原材料檢驗到成品出貨，執行 全檢制度
? 定制能力強：可根據客戶要求定制生產高強度銷軸、加長銷軸、超大銷軸等特殊產品
我司的價格優勢源于以下幾個方面：
批量采購優惠政策：
? 1-99 件：標準價格
? 100-999 件：享受 5-10% 折扣
? 1000 件以上：價格面議，可享受15-25% 的批量折扣
采購數量 | 折扣幅度 | 備注 |
100-499 件 | 5% | 適用于常規規格 |
500-999 件 | 8% | 適用于常規規格 |
1000-4999 件 | 12% | 可定制包裝 |
5000 件以上 | 15-25% | 價格面議，優先排產 |
成本控制優勢：
? 依托與上游原材料供應商的長期合作關系，以批量采購降低材料成本
? 采用自動化生產設備提升制造效率，減少人工成本
? 通過直銷模式省去中間環節，將利潤讓利于客戶
我司建立了完善的物流配送體系，確保產品能夠及時、準確地送達客戶手中：
配送時效承諾：
? 河北省內：1-2 天送達
? 周邊省份（山東、河南、山西、北京、天津）：2-3 天送達
? 全國主要城市：3-5 天送達
? 偏遠地區：5-7 天送達
物流方式選擇：
? 小件訂單（<50kg）：默認快遞發貨，可選順豐、申通、韻達等
? 大件訂單（>50kg）：物流專線，可提供門到門服務
? 緊急訂單：提供加急服務，可安排專車配送
我司嚴格執行 GB/T 882-2008 標準，建立了完善的質量管理體系：
質量控制要點：
? 原材料檢驗：所有鋼材進廠前進行成分和機械性能檢驗
? 過程控制：生產過程中對關鍵工序進行 100% 檢驗
? 成品檢驗：每批產品進行硬度、尺寸、表面質量全檢
? 型式檢驗：定期進行內部檢測，確保產品符合國家標準
質量承諾：
? 產品合格率：95% 以上
? 客戶滿意度：95% 以上
除了產品供應，我司還提供全方位的技術支持服務：
選型指導：
? 免費提供選型咨詢服務
? 根據客戶需求提供技術方案
? 協助客戶進行載荷計算和強度校核
定制服務：
? 非標產品定制（尺寸、材料、表面處理）
? 特殊包裝要求
? 貼牌生產服務
售后服務：
? 24 小時技術咨詢熱線
? 產品使用培訓
? 質量問題 48 小時內響應處理
為了幫助客戶快速準確地選擇合適的銷軸產品，我司設計了以下選型流程：
開始 → 確定應用場景 → 計算載荷大小 → 選擇公稱直徑 → 確定材料類型 ↓ ↓ ↓ ↓ | | | | 確定表面處理 ← 確定配合類型 ← 選擇長度規格 ← 確定公差等級 | ↓ 選擇標準件或定制 → 下單訂購 → 等待收貨 → 安裝使用 |
根據 GB/T 882 標準，銷軸的標記方法如下：
標準標記示例：
? 公稱直徑 d=20mm、長度 l=100mm、由鋼制造的硬度為 125HV~245HV、表面氧化處理的 B 型銷軸：
銷 GB/T 882 20×100
? 開口銷孔為 6.3mm 的銷軸：
銷 GB/T 882 20×100×6.3
? 孔距 Lh=80mm、開口銷孔為 6.3mm 的銷軸：
銷 GB/T 882 20×100×6.3×80
下單信息要求：
? 產品名稱：GB/T 882 標準銷軸
? 規格型號：包括公稱直徑、長度、型式（A/B 型）
? 材料要求：鋼材牌號或性能要求
? 表面處理：氧化、磷化、鍍鋅等
? 數量：具體訂購數量
? 交貨期：期望交貨時間
? 特殊要求：如公差等級、包裝要求等
付款方式：
? 支持支付寶、微信、銀行轉賬等多種支付方式
? 常規訂單：預付 30% 定金，余款發貨前付清
? 長期合作客戶：可申請月結服務
如果您對 GB/T 882 標準銷軸有任何需求或疑問，歡迎隨時聯系我們：
銷售熱線：18330064396
技術支持：0310-6898512
聯系手機：18330064396
公司地址：河北省邯鄲市永年區標準件產業城
官方網站：www.hdyougong.com 微信公眾號：佑工緊固件 1688店鋪：佑工緊固件
我們承諾將以最優質的產品、最優惠的價格、最快捷的服務滿足您的需求，成為您值得信賴的銷軸供應商。
GB/T 882 標準銷軸作為工業鉸接連接的核心部件，其質量直接關系到機械設備的運行安全和效率。我司作為專業的銷軸生產廠家，始終堅持以客戶需求為導向，以質量為根本，以服務為保障，為廣大客戶提供高品質的標準件產品和專業的技術解決方案。
選擇我司的 GB/T 882 標準銷軸，您將獲得：
? 可靠的產品質量：嚴格執行國家標準，100% 全檢
? 快速的供貨能力： 海量現貨庫存，1 天內發貨
? 優惠的價格體系：批量采購享受 15-25% 折扣
? 專業的技術支持：免費選型咨詢，定制化服務
? 完善的售后服務：24 小時響應
我們期待與您建立長期合作關系，共同推動中國裝備制造業的發展。無論您是需要標準產品還是定制服務，我們都將竭誠為您服務，讓您的每一次采購都物超所值。
